今回はVol.1でもご紹介した機器のバリエーションについて、 実車取材時の写真を織りまぜて、ご覧頂きましょう。 |
 |
アフタークーラー コンプレッサーにより作られた圧縮空気が高温となるため、空気ダメに送る空気を冷却する機器です。 初期車は、らせん状の冷却管が太く水平（横向き）に取り付けられていました。 1960（昭和35）年増備車からは、冷却効果の向上を図り、冷却管が細く本数が多いものになりました。取り付け方向は垂直（縦向き）となり、位置も変更されました。 製品では、このアフタークーラーを作り分け、前期型には横形を、後期型には縦形のタイプを装着します。 写真は後期型のものです。 |

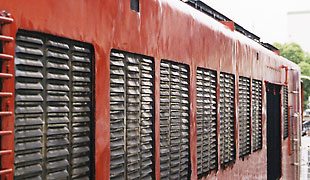

| フィルターカバー 側面にズラリと並ぶフィルターカバーは、当初アルミを打ち抜いた十文字タイプのものでしたが、1961（昭和36）年以降の増備車から、写真の様なステンレス製のフィルターカバーに変更されました。それ以前の車両でも交換された車両がありましたが、転属などの過程において、再び十文字タイプに戻った車両や、新旧入り混った車両など、様々な車両がありました。 ＜Vol.1 参照＞< |
 |
 |
煙道 煙道は、排気ガスをファン直前まで誘導するために設けられ、その全長は4600mmと、長いものでした。しかし、排気抵抗が大きく、高温と排気のために煙 道のみならず車体の屋根も腐食が進んだことから、1964（昭和39）年以降、短小化改造が全車両に施されました。 写真は、現役の頃の535号機の煙道で、改造後の短い姿です。 |
| 2回に渡って実車について紹介してきました。。いかがだったでしょう。 次回は、いよいよファーストショットの登場かッ？！！ 乞うご期待 ! |
