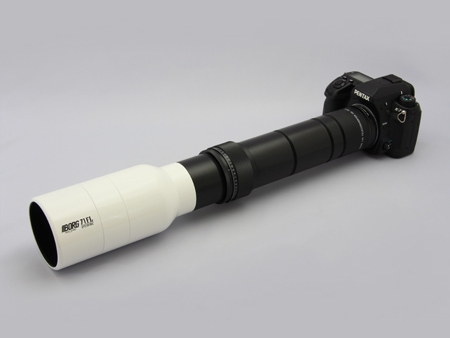

デジボーグ 71FL望遠レンズセット【6271】 の組み立て方を解説します。

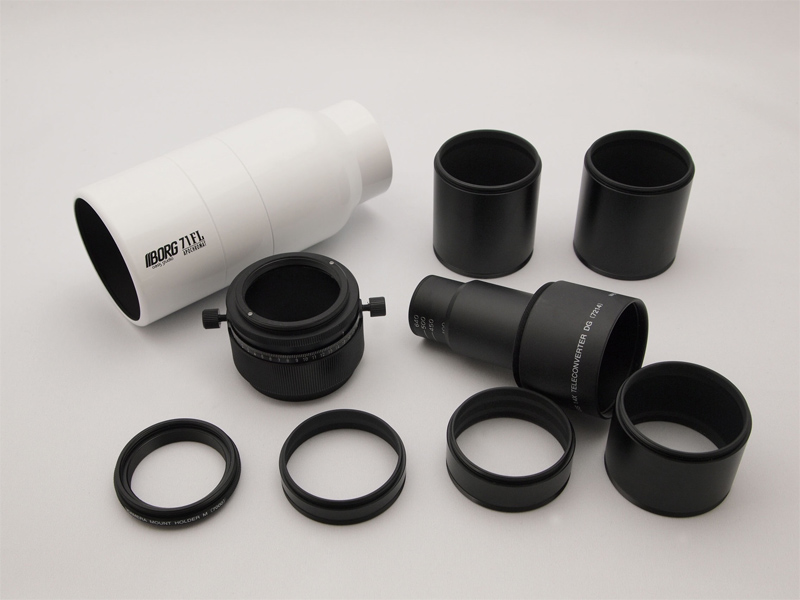

デジボーグ71FL望遠レンズセット【6271】のセット内容(1)

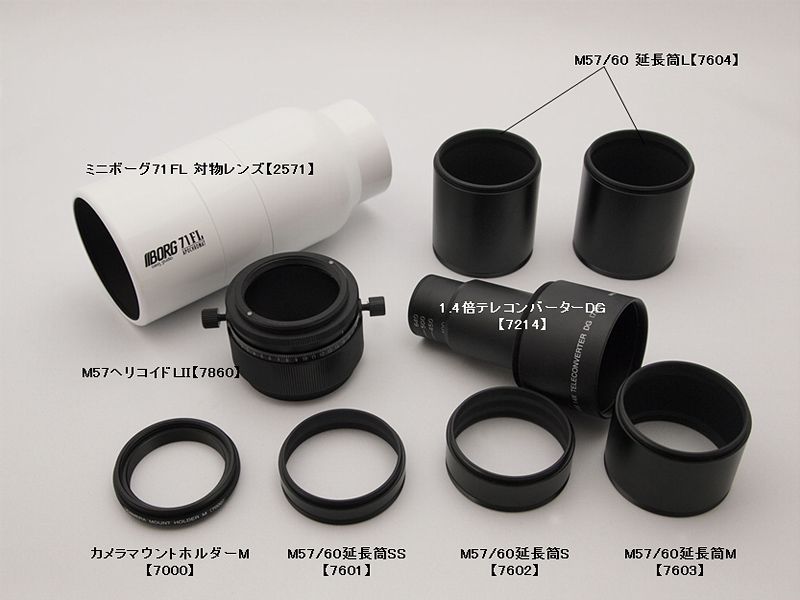

デジボーグ71FL望遠レンズセット【6271】のセット内容(2)

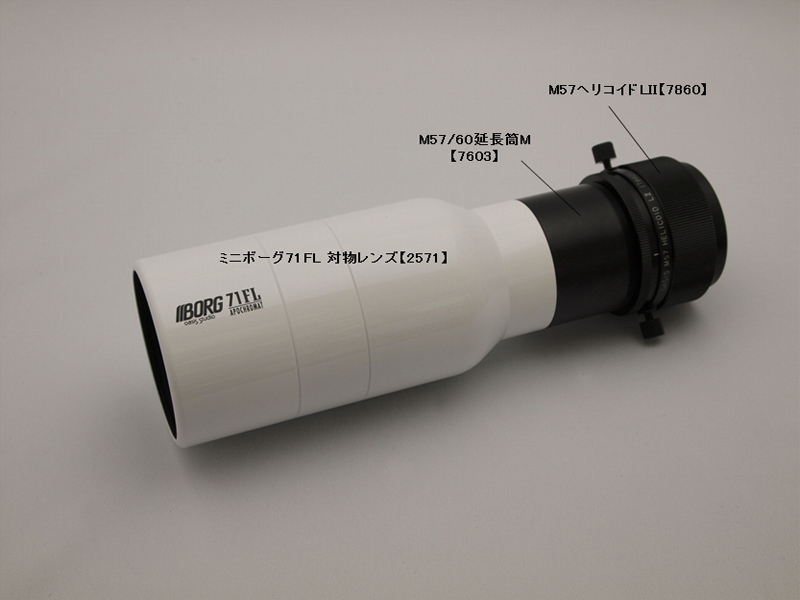

デジボーグ71FL望遠レンズセット【6271】の組み立て方(1)

<組み立て方>
対物レンズ【2571】+【7603】+【7860】の順に繋いでいきます。

M57ヘリコイドLII【7860】の2本の固定ネジは、ヘリコイドの回転固定に使用します。
  非常に紛失しやすく、ヘリコイドの回転時に邪魔になることがあるので、
  特にヘリコイドを固定する必要が無ければフィールドでは外して使用することをお奨めします。
・レンズに手を触れないよう、十分にご注意下さい。
  レンズが汚れてしまった場合はこちらをご覧下さい。

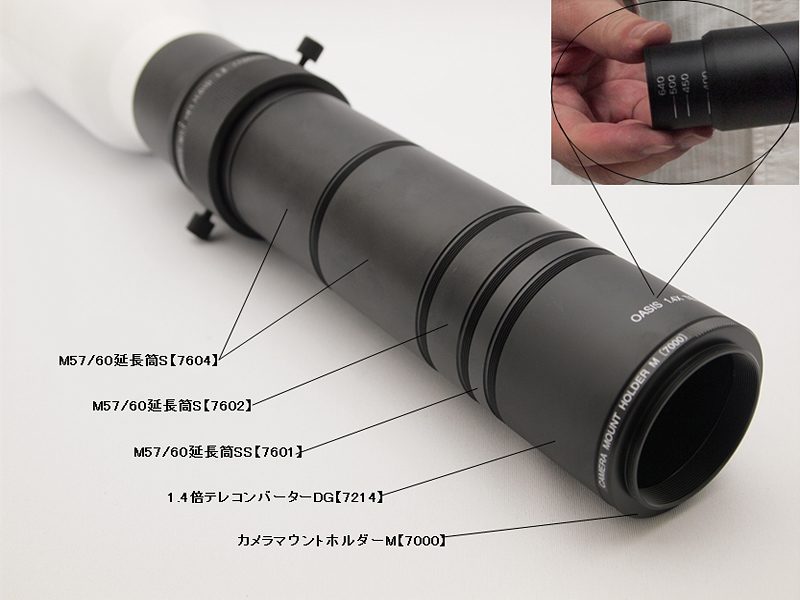

デジボーグ71FL望遠レンズセット【6271】の組み立て方(2)

<組み立て方>
【7604】+【7604】+【7602】+【7601】+【7214】+【7000】の順に繋いでいきます。
  対物レンズ以下の【7601】までは筒の位置を組み替えてもピントが合います。

【7214】は71FLが400mmのレンズなので、チューブを400の目盛りに合わせて使用してください。
  【7214】は使用するレンズの焦点距離にあわせてチューブを前後させて使用します。

【7214】を使用しない場合は、【7601】を外して下さい。
    無限遠にピントが合わない場合があります。その場合の組み合わせは組み立て図(PDF)をご覧下さい。

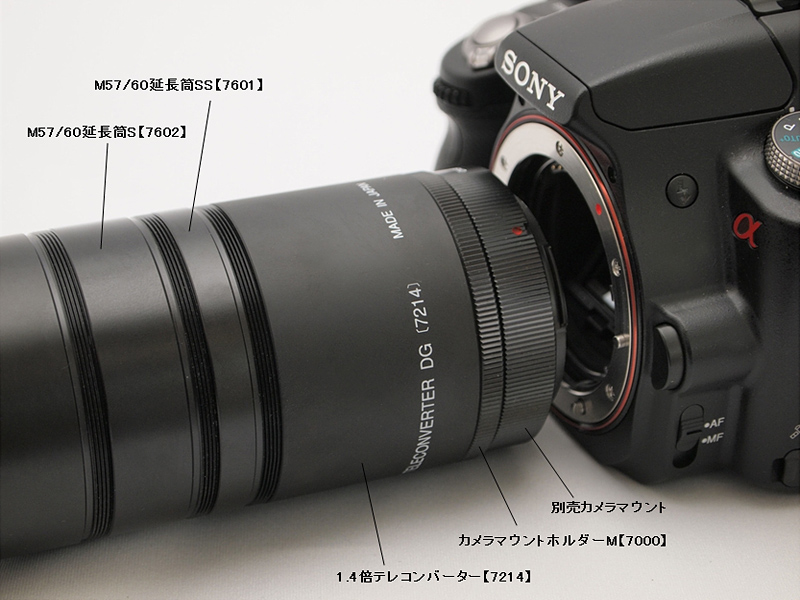

デジボーグ71FL望遠レンズセット【6271】の組み立て方(3)
※写真のカメラマウント とカメラ は別売です。

<組み立て方>
・ご使用になるカメラに合わせて別売のカメラマウントを選んで、【7000】に繋ぎます。
・最後にカメラマウントへカメラを装着すれば完成です。
・使用できるカメラ機種一覧はパーツカタログの5-6ページを参照してください。
  パーツカタログはダウンロード、またはカタログ請求(無料)でお送りしています。


以上でデジボーグ71FL望遠レンズセット【6271】の組み立て方は終了です。
使い方はこちらから。(準備中)
(絞りの装着やヘリコイドのニコン回し化等のお奨め使用法も紹介します。)

デジボーグ71FL望遠レンズセット【6271】の組み立て方動画はこちら(準備中)
