デジボーグ50FL望遠レンズセットAセット【6250】・Bセット【6251】の組み立て方。

デジボーグ50FL望遠レンズセットAセット【6250】Bセット【6251】の組み立て方。

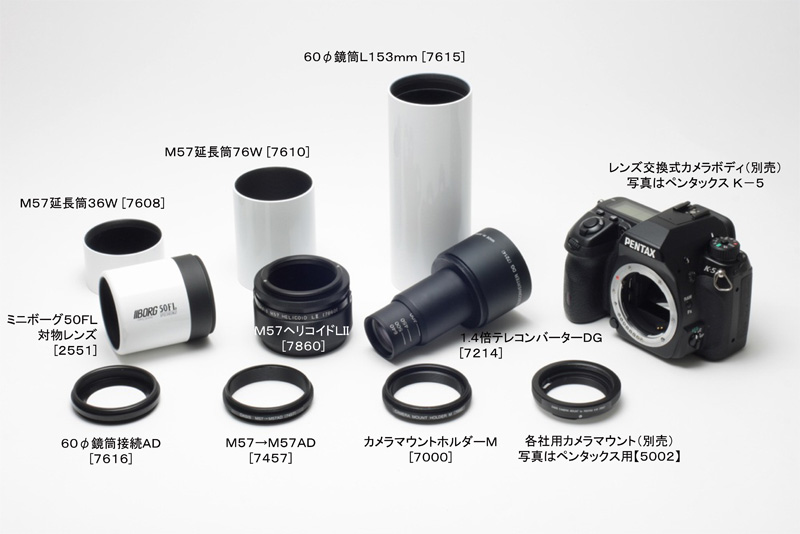

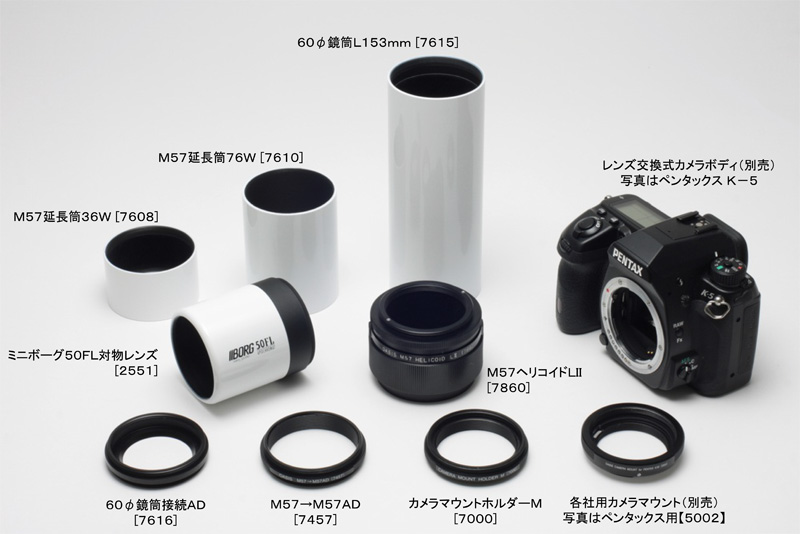

デジボーグ50FL望遠レンズセットAセット【6250】のセット内容(1)





デジボーグ50FL望遠レンズセットBセット【6251】のセット内容(2)





デジボーグ50FL望遠レンズセットAセット【6250】Bセット【6251】共通の組み立て方(1)

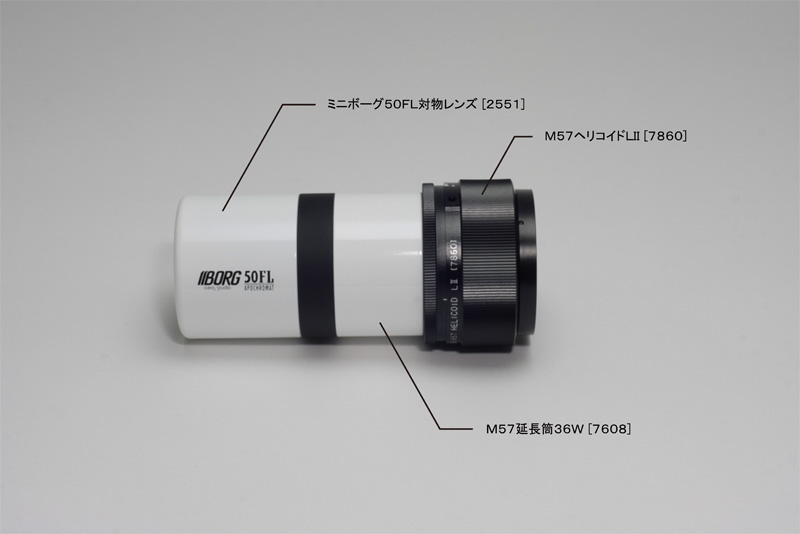

  • 対物レンズ【2551】【7608】【7860】の順に繋いでいきます。(写真3)
  • M57ヘリコイドLII【7860】の2本の固定ネジは、ヘリコイドの回転を固定するために使用します。紛失しやすく、ヘリコイドの回転固定に使用します。非常に紛失しやすく、ヘリコイドの回転時に邪魔になることがあるので、特にヘリコイドを固定する必要が無ければフィールドでは外して使用することをオススメします。
  • レンズに手を触れないよう、十分にご注意下さい。

※ ヘリコイドは非常にデリケートな構造になっているため、以下のような操作はやめてください。
  • 伸び切った状態、縮みきった状態から無理やり回転させないで下さい。
  • 鏡筒を分解するときに、ヘリコイドの回転部を持って強引に回さないで下さい。
    ⇒ヘリコイドに以上が発生した場合・破損した場合は無理に動かさず、弊社修理係までお送り下さい。

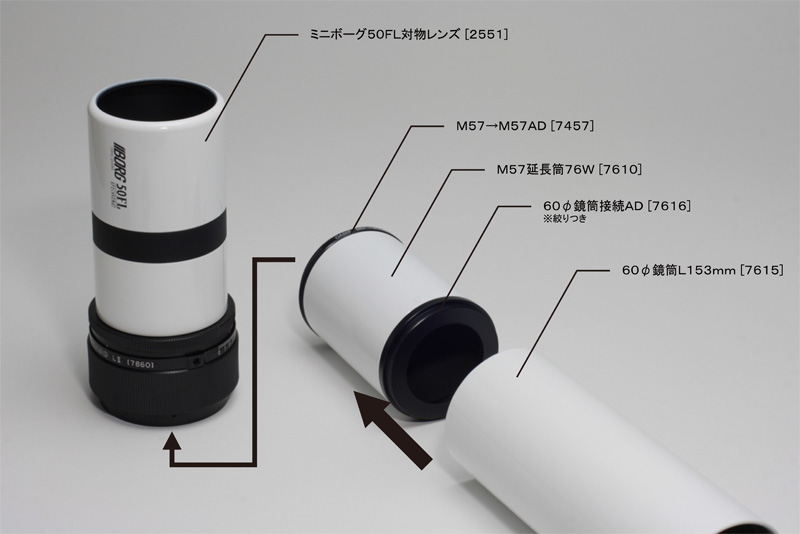

デジボーグ50FL望遠レンズセットAセット【6250】Bセット【6251】共通の組み立て方(2)

<組み立て方>




デジボーグ50FL望遠レンズセットAセット【6250】Bセット【6251】共通の組み立て方(3)

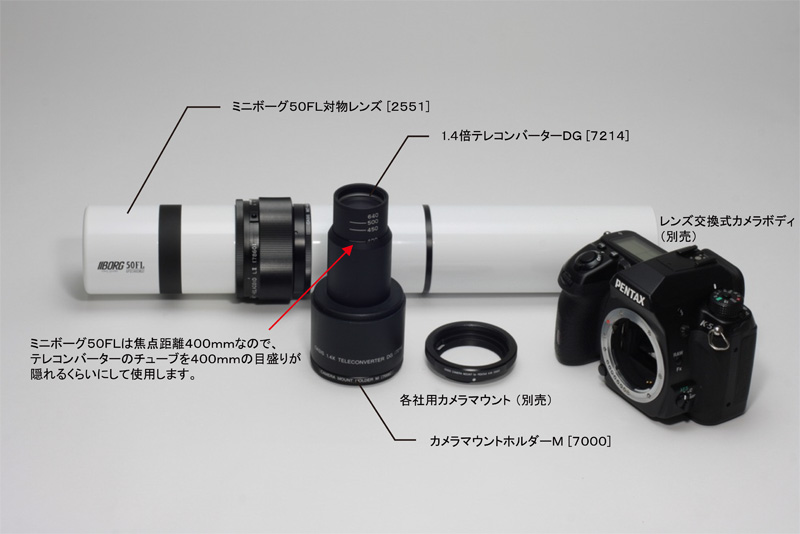

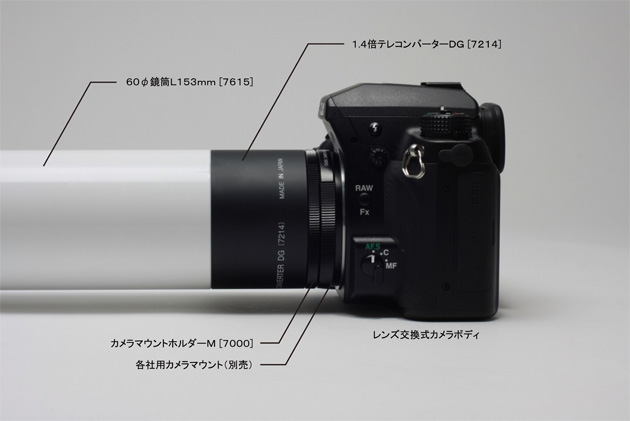

1.4倍テレコンバーターDG【7214】の使い方(写真左)>
  • 写真5のように、チューブの400(mm)の目盛りが隠れる位置で使用します。
    同じ焦点距離400(mm)の71FLも同様の位置で使用します。
  • チューブの位置を決めたら、【7615】(または【7610】)+【7214】【7000】の順に繋いでいきます。

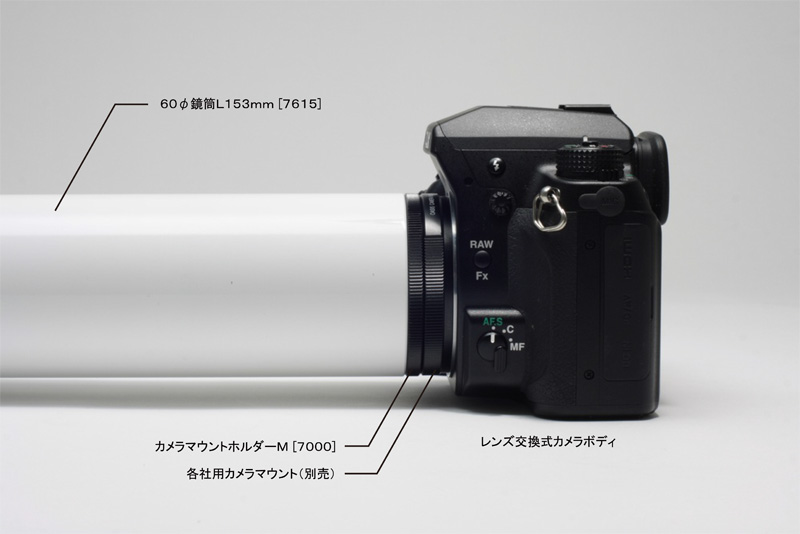

1.4倍テレコンバーターDG【7214】無し(使用しない)の場合(写真右)>

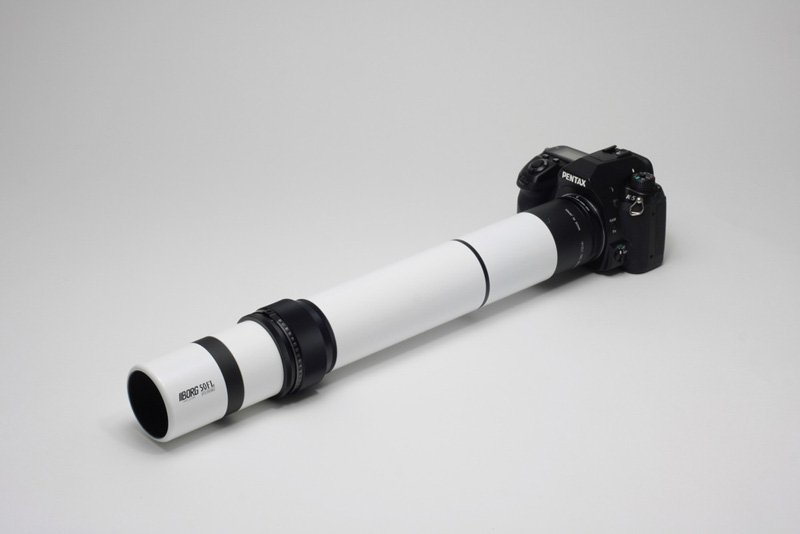

デジボーグ50FL望遠レンズセットAセット【6250】Bセット【6251】共通の組み立て方(4)

<組み立て方>
  • 別売の各種カメラマウントを【7000】へ取り付け、カメラに接続します。
  • 使用できるカメラ機種は、パーツカタログの5-6ページをご覧下さい。

    「注意」
    フォーサーズ・マイクロフォーサーズ・SONY NEXを使用する場合は
    必ず【7921】【7922】等の延長筒を併用した組み合わせで使用してください。
    詳しくは、組み立て図を参考にしてください。
    ⇒デジボーグ50FL望遠レンズセットAセット【6250】組み立て図
    ⇒デジボーグ50FL望遠レンズセットBセット【6251】組み立て図





以上でデジボーグ50FL望遠レンズセットAセット【6250】Bセット【6251】の組み立て方は終了です。
使い方はこちらから。





50FL+D5フィルター+E-PL1 手持ち 撮影:中川昇
50FLは太陽撮影に適した400mmF8の望遠レンズです。
D5フィルターを併用して、2011年5月に日本各地で見られる金環日食も狙えます。




2011X1+絞りM57+電子マウントアダプター+E5 トリミング
50FLと絞りの組み合わせ例は使い方から。





50FL+絞りM57+1.08×フラットナー+電子マウントアダプター+E5 i-FINISH ノートリミング
