先ずは、システム全体の画像。
完全手持ち仕様なので三脚座は付いていませんが、必要な時に取り付けのできるバランスプレートは作ってあります。

　

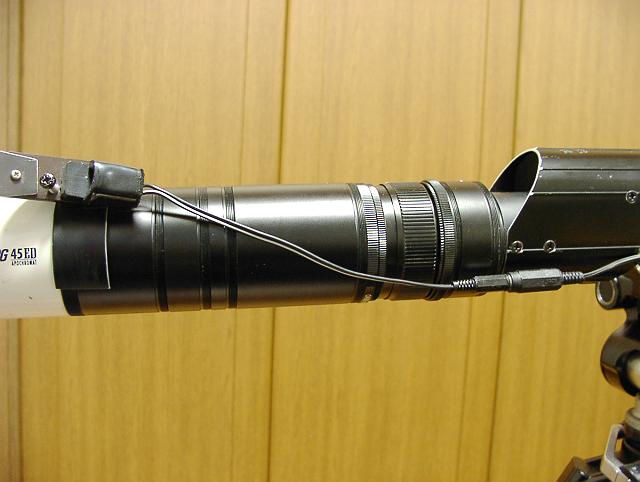

鏡筒の対物側部分

45ED対物レンズ
M57/60延長筒＝130mm分
M57→M42P1AD【7523】
M42ヘリコイドL【7841】
M42P1→M57/60AD【7524】
M57/60延長筒Ｓ【7602】（プリズムBOX側に固定）
自作プリズムBOX（ビクセン社の2種ポロプリズム使用）
バーローレンズ（プリズムBOX内に組み込み）
＊対物レンズ部分に付いているのは、自作スポットファインダー

鏡筒のカメラ側部分

塩ビパイプを介して、オリンパス社コンバージョンレンズアダプター（CLA-1）
ステップアップリング 43→46＆46→52
ケンコークローズアップレンズ?５（52mm）
ケンコーＯＭリング♂
ステップアップリング 49→52
ケンコークローズアップレンズ?５（49mm）
自作接続アダプター（メタル製フード使用）

下部に見えるのがオプションのバランスプレート

手持ちでの運用を前提に設計していますので、筒先が軽くなる様ミニボーグ鏡筒は使わず、延長筒に置き換えています。プリズムBOX形状やヘリコイドも出来る限り重心が手前になる様にしています。

　スコープ総重量＝接眼部分込みで800g強。（E-100RSとの組合せで約1.5kg）
倍率＝約６倍（E-100RSとの組合せで35mm換算2,200mm強）

スポットファインダー

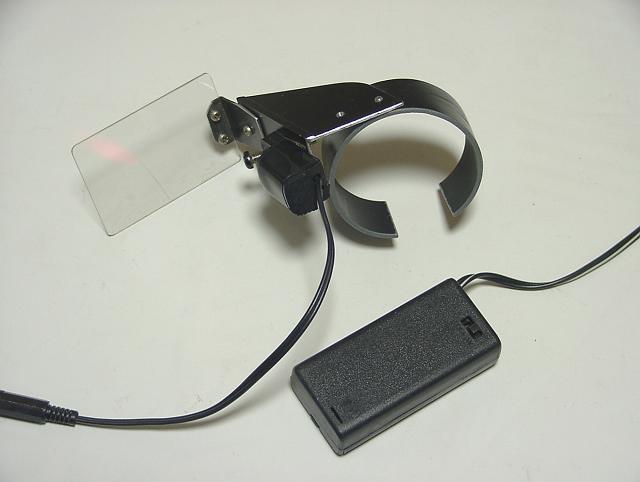

筒先の重量を増加させない様、電源部分はセパレート。
塩ビパイプを利用したバンドで鏡筒に固定。

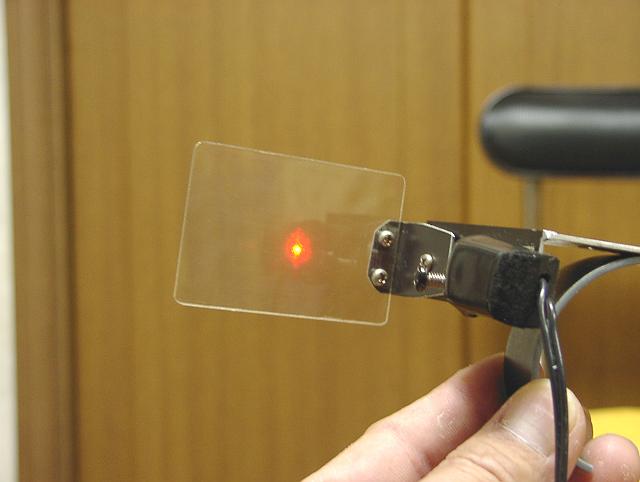

反射板は１mm厚の透明アクリル板調整はバンド部分での回転、反射板基部の回転、ベース部分の仰角調整（反射板手前の長ビス）で行います。

単三充電池２本で駆動するLEDの中では、最高クラスに近い明るさの物を使っています。
一日中点けっ放しにしていても、一週間くらいは持ちます。

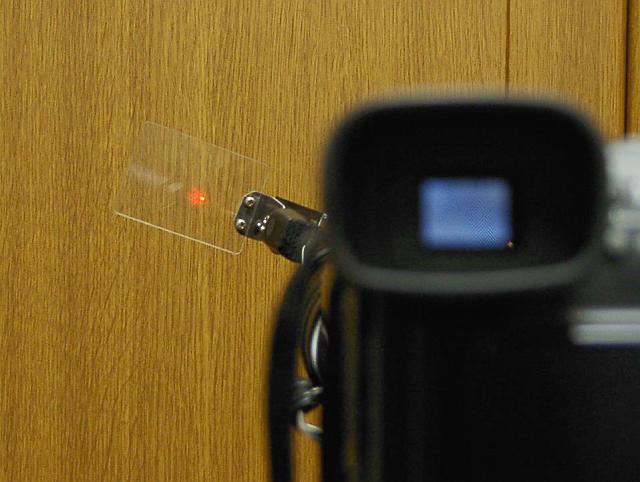

ファインダーを覗いた時に視度差が少なくなる様に、対物レンズ近く、自然と左眼の正面に見える位置にセットします。

蛇足

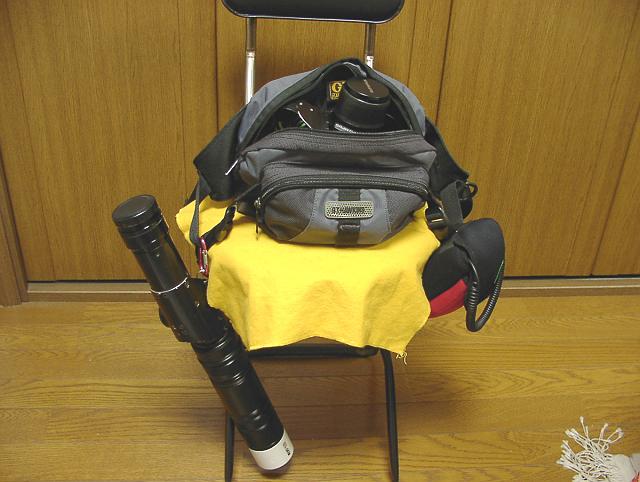

非常に軽量コンパクトに仕上がったので、フィールドに出る時は、このウェストバッグ一つで全ての物が持ち出せます。この気軽さは手持ち専用機ならではです。
