フリップミラーの情報をまとめました

その1 最もシンプルな組合せ

フリップミラーに取り付けるパーツの長さ(光路長)を最短に出来る組合せです。
組み合わせる望遠鏡によってはピント位置に余裕が無くなりますので、この組合せでお試し頂ければ最善です。
もしもこれでも駄目な場合は、望遠鏡側を見直す(鏡筒を短くする)必要があります。

X側(水平) Y側(直角) 備考
1)
[7528]M42P0.75→M57AD [7423]M42P0.75→M36.4/42P0.75AD 基本パーツ
[7413]SD-1X(C) [7314]31.7ミリアイピースホルダーSS 最低光路長の組合せ
1)と2)、二つの方法があります。
2)
[7528]M42P0.75→M57AD [7423]M42P0.75→M36.4/42P0.75AD 基本パーツ
[74101]SD-1X(A) [7317]31.7ミリアイピースホルダー 光路長が少し長くなる

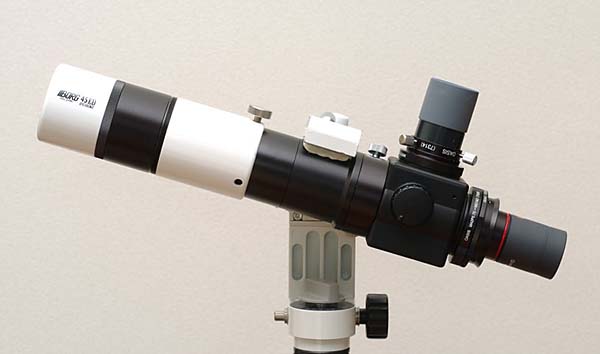

ミニボーグ45EDの組合せ(1)最短光路長の場合)



注意事項

Y側:[7314]を使用する場合は、LVアイピースの固定には不安があります。
(スリーブのミゾが悪影響して不安定です。なお、写真では[4022]SWK22 が付いています。)
