以前からお問い合わせの多い、ビクセン製フリップミラーの情報をまとめて掲載致します。
なお、既設の２件（ビクセン製品のページとパーツのページ）は当面そのままにしておきますので、合わせてご覧頂ければと思います。
フリップミラーのご紹介
小さな四角い箱に反射鏡を入れたパーツです。
望遠鏡に取り付けると、光の出口をワンタッチで２方向に切り替えできるようになります。
一般的な使い方としては、片方を撮影用としてカメラを接続し、もう一方は眼視用にアイピースのみ取り付けることが出来ます。目で直接観察したい場合に、わざわざカメラを取り外さなくて済みますので、上手く活用できれば非常に魅力的なパーツですね。

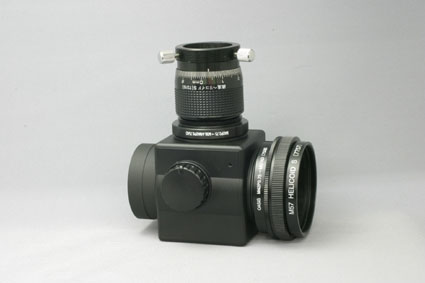

メーカー：ビクセン 品名：フリップミラー
上の写真には、各種ＢＯＲＧ製品（別売）が取り付けられています
フリップミラーと望遠鏡やパーツの接続

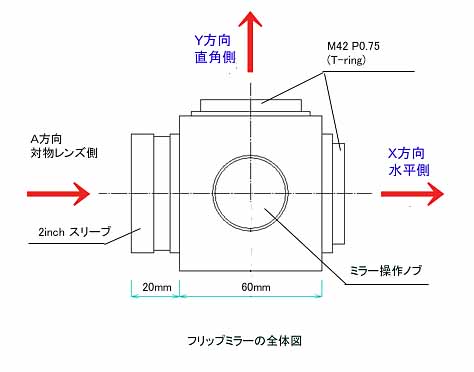

望遠鏡に装着するパーツですので、光の入り口と出口があります。出口は２か所ありますから、全部で３つの接続を考えなければなりません。
各方向に取付けできるパーツを表でご案内しています。（取付けができてもピントの問題は残っていますので、具体的な組合せ例と合わせてご覧ください）
Ａ方向（対物レンズ側）
望遠鏡の本体（対物レンズ側）に取り付けます。取付け出来るのは、２インチバレル（内径50.8）です。
弊社のパーツでは、２インチホルダー（各種）が該当します。
番号 |
品 名 |
備 考 |
7501 |
２インチホルダー ＳＳＩＩ | [7601]を併用します |
7504 |
２インチホルダー ＳＩＩ | 利用可能(*) |
7505 |
２インチホルダー Ｍ | 利用可能(*) |
7506 |
２インチホルダー ＳＳ | フリップミラー側にメスネジのない[7501]の方がベター |
7508 |
２インチホルダー Ｓ | 利用可能(*) |
7509 |
２インチホルダー Ｌ | 利用可能(*) |
| (*)：フリップミラー側のミゾとネジの位置が一致しませんが、通常のご利用には支障ありません。どうしても気になる場合は、[7501]をお使いください。([7601]も併用) | ||
Ｘ方向（水平側）
フリップミラーのＸ側は、M42P0.75 のオスネジになっています。
一般にカメラを取り付ける方向ですので、[7528]を取り付けて使います。
フリップミラー ＞ フリップミラーの使い方 ＞ bbbb |
[7528]M42P0.75→M57AD |
|
Ｘ 側 |
フリップミラー側 |
カメラ側 |
M42P0.75（オス） |
M42P0.75（メス） |
M57（メス） |
| [7528] の次（カメラ側）に接続出来るパーツ | ||
| M57（オス） | [7410]SD-1X | 撮影用アダプター |
| [7000]カメラマウントホルダーＭ | 一眼レフ用カメラマウントの接続 | |
| その他 | M57ネジタイプのパーツ多数 | |
Ｙ方向（直角側）
フリップミラーのＹ側も、M42P0.75 のオスネジになっています。
一般的にアイピースを取り付けて眼視用に使用します。[7423]が最適です。
フリップミラー ＞ フリップミラーの使い方 ＞ bbbb |
[7423]M42P0.75→M36.4/42P0.75AD |
|
Ｙ 側 |
フリップミラー側 |
アイピース側 |
M42P0.75（オス） |
M42P0.75（メス） |
M42P0.75（オス）/M36.4（メス） |
| [7423] の次（アイピース側）に接続出来るパーツ | ||
| M36.4（オス） | [7317]31.7ミリアイピースホルダー | アイピースが付きます |
| [7314]31.7ミリアイピースホルダーSS | アイピースが付きます | |
| [4317]接眼ヘリコイドＳ | アイピースが付くヘリコイド（回転式） | |
| [7315]直進ヘリコイドＳ | アイピースが付くヘリコイド（直進式） | |
| M42P0.75（オス） | 省略 |
省略 |
共通事項
Ｘ、Ｙ方向共に同じネジ規格になっていますので、どちらにも[7423]若しくは、[7528]が接続出来ます。なお、今回のご案内では、Ｘ側＝カメラ、Ｙ側＝眼視としてまとめてあります。
ＸＹを無視して、両方眼視にすることも可能ですし、両方カメラにしても構いません。（鏡像の問題は別として）
複数の組合せが考えられますので、具体的な組合せ例（別項）も合わせてご覧ください。
具体的な組合せ
１）前提条件
不確定要素があると組合せが確定できませんので、条件をあらかじめ決めておきます。
・アイピースは、ＬＶシリーズを使用する
・ピント位置は、Ｘ，Ｙともに同じ位置にすることを原則とする
・Ｘ方向にはカメラを、Ｙ方向はアイピースを取り付けるために使用する
ご注意事項
・Ｘ方向は倒立像になります。（プリズムは入れられません）
→一眼レフを使った直焦点の場合は、Ｘ方向でも正立像で使えます。
・Ｙ方向は左右逆像になります。（上下は正しい）
・いずれの場合の組合せでも、アイピースは表記していません。
２）使い方とパーツ選択
デジボーグや一眼レフなど、カメラ側の関係で組合せ事例が複数あります。
以下の表に分類し、その１～３を個別にご案内いたします。
利用目的 |
撮影方法 |
使い方とパーツ選択 |
デジボーグ |
コリメート法 | その１、その２ |
一眼レフ |
拡大撮影法（リレーレンズ法） | その１、その２ |
一眼レフ |
直焦点撮影法 | その３ |
その１ 最もシンプルな組合せ
ロープロファイル 両側ともヘリコイド無し
Ｘ，Ｙ共に最短光路長になる組合せです。
具体的なご紹介はこちらへ
その２ Ｙ方向にヘリコイドを入れる
直進ヘリコイドＳを使用
Ｙ方向に直進ヘリコイドを組み込んでいます。
アイピースで覗く時に、微妙なピント調整が出来て非常に便利です。
具体的なご紹介はこちらへ
その３ 一眼レフ（直焦点）
一眼レフカメラを取り付けて、望遠レンズとして使う場合の組合せです。
この事例では、miniBORG45EDを使い300mmの超望遠レンズとしています。
４項では５０ＥＤでのご紹介がありますよ。
具体的なご紹介はこちらへ
３）ミニボーグ３機種の場合
ミニボーグ４５ＥＤ、５０、６０の３機種について具体的なご案内を致します。
４）８０φ金属鏡筒の場合
８０φ金属鏡筒（５０ＥＤの場合）を取り上げてご紹介しております。
（７７ＥＤや１０１ＥＤの場合は焦点位置が異なります）
